电缆耐温等级,在国标、美标、欧标中有何不同?
2019/05/27 浏览 5454 次

在电线电缆的设计、选材、生产、销售过程中,往往碰到很多温度参数,如90℃105℃125℃150℃等。这些参数在行业中的通俗名称都叫耐温等级参数,那这些参数是怎么来的呢?同是90℃的耐温等级的材料,为什么老化温度不一样呢?老化温度和耐温等级是什么关系?



要回答上述问题,首先要了解标准体系,因为不同的标准体系对耐温等级的定义是不同的。我们常见的标准体系主要有国家标准(及行业标准)UL标准、EN/IEC标准等。



由于国标和行标很多内容是参考和借鉴了国际标准,因此我们先来看看UL标准或EN/IEC标准对耐温等级的规定。

1,UL标准


UL标准中,常见的耐温等级是60℃70℃80℃90℃105℃125℃150℃。这些耐温等级是怎么来呢?是导体的长期工作温度吗?实际上,这些所谓的耐温等级,在UL标准中称作额定温度。它并不是导体的长期工作温度。



▎额定工作温度

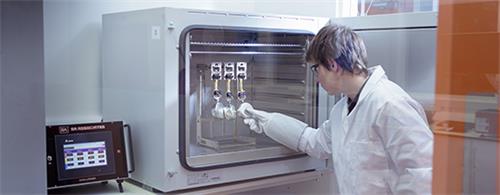

UL标准中额定温度的确认是按照公式1.1来确定的。具体过程是先假定材料的一个耐温等级,如105℃,然后按公式1.1计算出烘箱的测试温度112℃,分别在这样的测试温度下将样品放置90天、120天和150天,得到样品的伸率变化率和老化天数的数据,然后再通过最小二乘法推算出老化天数和断裂伸长率的线性关系,进而依据此线性关系推算在此烘箱温度(112℃)下老化300天时的样品断裂伸长率。



▎短期老化温度

材料的短期老化温度,即我们平常在标准中最常见的7天、10天等,如105℃的材料,老化条件为136℃×7天。那这和额定温度是什么关系呢?在UL标准中,短期老化的温度是靠材料的长期使用经验获得的,但也总结了一些方法来确认。



如果按照上述条件测试的材料的老化后的伸率变化率大于50%,则认定为此材料可以按照此条件来确定老化温度,如果伸率变化率大于50%,则材料的额定温度和短期老化温度要下降一个等级。



2,EN/IEC标准



EN/IEC标准中,很少像UL标准中那样看到额定温度,取而代之的是导体长期工作温度或者温度指数。那么这两个温度有什么区别呢?



实际上,在EN/IEC标准体系中,对电缆的耐温等级的评价主要是按照EN 60216IEC 60216来评价的。此标准主要是评价绝缘材料的热寿命。其评价方法是将材料在不同温度下进行老化试验,以断裂伸长率的变化率为50%作为老化的终点,得出材料在不同温度下的老化天数。然后通过线性回归的方式将老化天数和老化温度做线性相关处理,得出一个线性关系曲线。然后根据电缆的寿命确定最高工作温度,或者根据长期工作温度,确定线缆的寿命。



而温度指数,就是指绝缘材料在热老化20000H后,断裂伸长率的变化率为50%时,所对应的温度。



通过上述分析不难看出,同样的导体的长期工作温度,由于电缆的设计寿命不同,可能其要求的老化温度并不一样。在同样的长期工作温度下,电缆设计寿命越短,绝缘材料的短期老化温度就可以要求的越低。



3,国标及行业标准

对于耐热的表述却是允许的导体长期最高工作温度。这个耐热性的表述又明显参考IEC标准体系。在IEC标准体系中,导体的长期最高工作温度应该和电缆的设计寿命关联,可这些国标及行标中,根本没有电缆寿命的表述。所以这种适用的电缆导体长期允许最高工作温度是90℃105℃125℃150℃”的表述有待商榷。



IEC标准中,传统的电力电缆、建筑用线甚至太阳能电缆的设计导体长期最高工作温度都不会超过90℃,但并不代表用于此类电缆的材料允许的长期最高工作温度不能大于90℃。也不能说辐照交联料可以达到125℃的耐温等级,而硅烷交联料不能达到125℃的耐温等级,这样的表述是没有道理的。



总之,一个材料能否达到某个温度等级,不能简单的回答是或不是,而是要结合材料耐温等级的评价方法或者电缆的设计寿命来考虑的,不能将几个标准体系混合着乱用。
